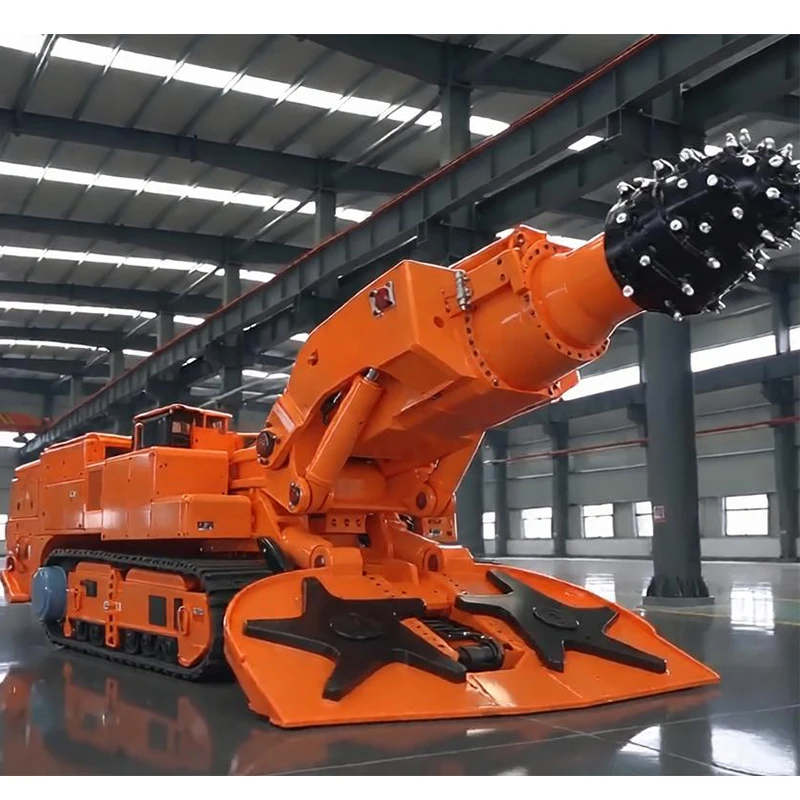

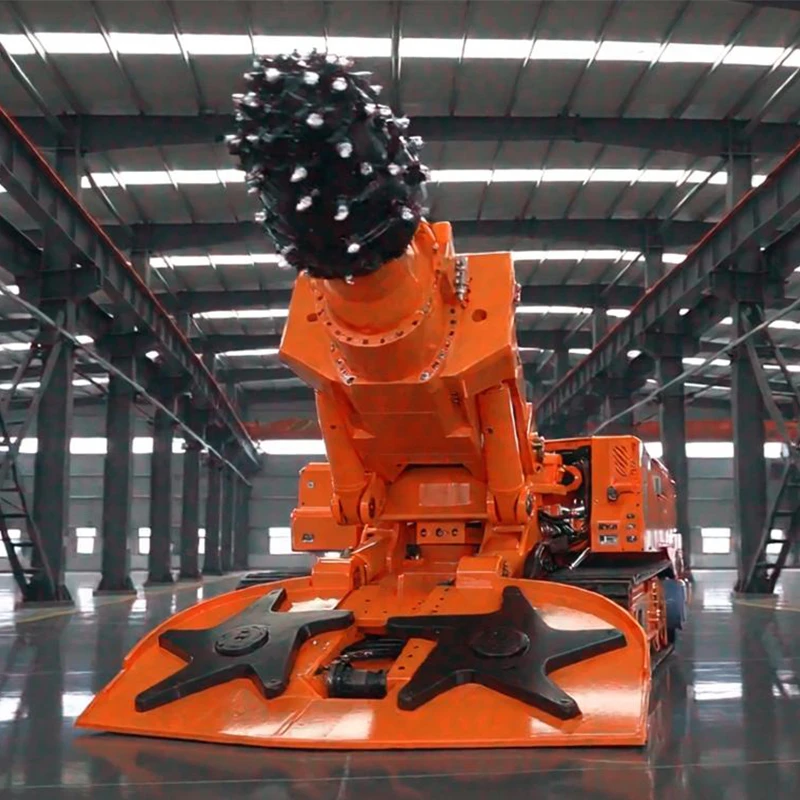

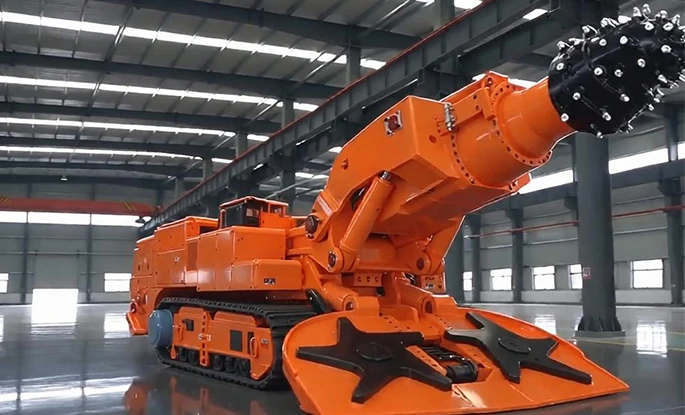

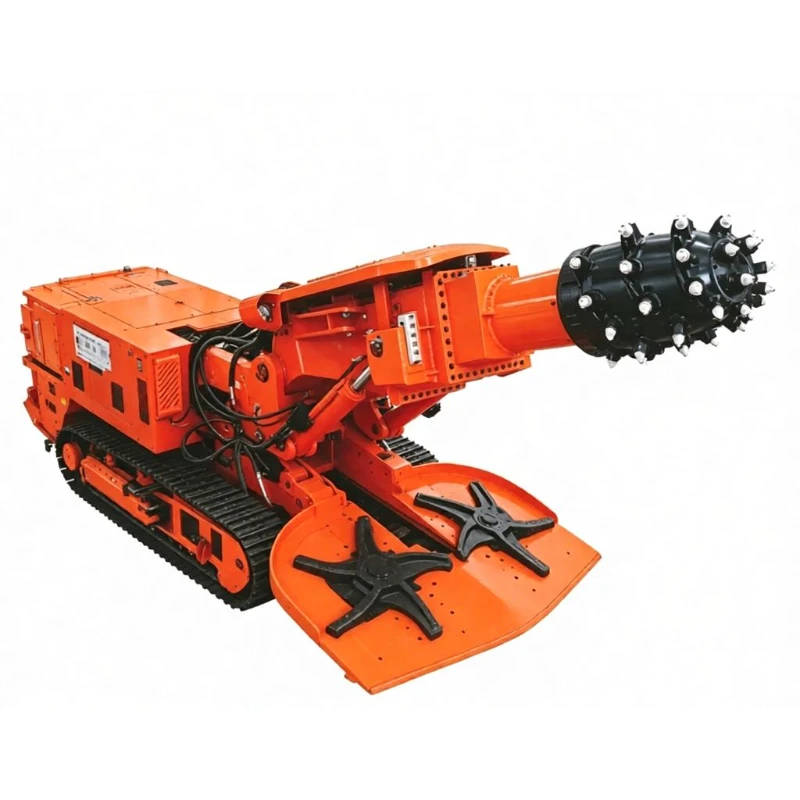

EBZ230 Roadheader Tipe Boom
Roadheader tipe boom EBZ230 adalah mesin terowongan primer serbaguna yang dirancang untuk tambang batuan keras sedang di seluruh dunia dan mendukung penggalian rutin jalan raya dengan ukuran penampang yang beragam. Dilengkapi dengan motor pemotong berdaya tinggi 230kW, mesin ini memotong batuan dengan kekuatan tekan uniaksial hingga 90MPa dan menyeimbangkan efisiensi pembuatan terowongan dan biaya operasional dalam kondisi batuan 65MPa pada umumnya. Bodi kompak dan seimbang menghasilkan rentang ketinggian pemotongan 2,6–4,46m, rentang lebar pemotongan 3,6–5,67m, dan area pemotongan sekali lintasan maksimum 25㎡. Struktur pemisahan modular membatasi komponen tunggal terberat yang tidak dapat dilepas hingga 7,1 ton untuk kemudahan pengiriman lintas batas dan pengiriman bawah tanah yang tersegmentasi. Motor pompa oli mode ganda menyesuaikan keluaran daya untuk berbagai skenario lokasi, menjadikannya ideal untuk pembuatan terowongan jalan raya jarak jauh di tambang batu bara dan tambang logam sebagai solusi pembuatan terowongan hard-rock yang andal dan mudah dirawat.
Roadheader tipe boom EBZ230 adalah mesin terowongan primer serbaguna yang dirancang untuk tambang batuan keras sedang di seluruh dunia dan mendukung penggalian rutin jalan raya dengan ukuran penampang yang beragam. Dilengkapi dengan motor pemotong berdaya tinggi 230kW, mesin ini memotong batuan dengan kekuatan tekan uniaksial hingga 90MPa dan menyeimbangkan efisiensi pembuatan terowongan dan biaya operasional dalam kondisi batuan 65MPa pada umumnya. Bodi kompak dan seimbang menghasilkan rentang ketinggian pemotongan 2,6–4,46m, rentang lebar pemotongan 3,6–5,67m, dan area pemotongan sekali lintasan maksimum 25㎡. Struktur pemisahan modular membatasi komponen tunggal terberat yang tidak dapat dilepas hingga 7,1 ton untuk kemudahan pengiriman lintas batas dan pengiriman bawah tanah yang tersegmentasi. Motor pompa oli mode ganda menyesuaikan keluaran daya untuk berbagai skenario lokasi, menjadikannya ideal untuk pembuatan terowongan jalan raya jarak jauh di tambang batu bara dan tambang logam sebagai solusi pembuatan terowongan hard-rock yang andal dan mudah dirawat.
| Roadheader Tipe Boom EBZ230 – Parameter Utama | |
| Berat total (t) | 72 |
| Panjang badan mesin (m) | 10.5 |
| Tinggi badan mesin (m) | Pelat penutup 1.72 / Kepala pemotongan horizontal 2.17 |
| Lebar luar lintasan (m) | 2.59 |
| Lebar total kepala pengumpul (m) | 3.2 |
| Ketinggian pemotongan posisi (m) | 2.6 – 4.46 |
| Lebar pemotongan posisi (m) | 3.6 – 5.67 |
| Luas pemotongan (m²) | 9.4 – 25 |
| Kemampuan memanjat (°) | ±18 |
| Pemotongan kepala undercut (mm) | 250 |
| Mengumpulkan kepala undercut (mm) | 270 |
| Kuat tekan batuan potong (MPa) uniaksial maks/ekonomis | 90 / 65 |
| Tekanan bantalan tanah (MPa) | 0.17 |
| Memotong daya motor (kW) | 230 |
| Kecepatan potong kepala (r/mnt) | 37 |
| Daya motor pompa oli (kW) | 110 / 132 |
| Tegangan suplai | AC1140V – 50Hz |
| Dimensi maksimum bagian yang tidak dapat dilepas (m) | Bingkai utama: 3,3 × 1,4 × 1,41 (dapat dipisah) Saluran depan: 4,05 × 0,79 × 0,62 Rangka penyangga belakang: 1,534 × 2,5 × 1,276 |
| Berat maksimum bagian yang tidak dapat dilepas (t) | 7.1 |
Pemecah batu berkekuatan tinggi yang stabil untuk beragam strata
Motor pemotong torsi tinggi 230kW bekerja dengan mantap pada kecepatan 37r/mnt dengan cadangan daya yang melimpah untuk menghindari terhentinya benturan pada batuan keras yang berselang-seling dan batuan di sekitarnya yang lapuk. Ia mempertahankan kecepatan terowongan yang cepat untuk strata 65MPa biasa dan menangani tugas terobosan batuan keras lokal 90MPa dengan andal bahkan ketika kekerasan batuan berfluktuasi di seluruh lokasi penambangan.
Cakupan penampang yang luas dengan bentuk jalan yang rapi
Bekerja dalam tinggi pemotongan 2,6–4,46m dan lebar pemotongan 3,6–5,67m, alat ini membentuk ruas jalan raya dari 9,4㎡ hingga 25㎡ agar sesuai dengan jalur pengangkutan standar dan jalan udara balik. Pergerakan kepala pemotongan yang presisi menghasilkan dinding samping jalan yang mulus dan mengurangi pekerjaan pemangkasan manual sekunder.
Sasis yang seimbang untuk mobilitas bawah tanah yang andal
Alat berat seberat 72 ton ini mendistribusikan bobot secara merata melalui track sepanjang 2,59 m untuk menjaga tekanan tanah pada 0,17MPa untuk menghasilkan kinerja anti selip dan anti tenggelam yang kuat di tanah berlumpur dan gembur. Kemampuan menanjak ±18° ditambah kedalaman pembuangan cutting-head 250mm dan kedalaman pembuangan pelat shovel 270mm secara terus-menerus membersihkan gangue lantai. Pelat sekop selebar 3,2 m mengumpulkan kotoran di area yang luas agar sesuai dengan hasil pemotongan berkekuatan tinggi dan waktu henti yang disebabkan oleh penyumbatan.
Pompa oli jarak ganda untuk pengaturan daya yang fleksibel dan penghematan energi
Operator beralih antara mode pompa oli 110kW dan 132kW: mode 132kW memasok daya penuh untuk pembuatan terowongan tugas berat, sedangkan mode 110kW mengurangi konsumsi energi dalam kondisi rutin untuk meningkatkan penghematan operasional jangka panjang.
Transportasi terpisah untuk kemudahan penempatan di lokasi penambangan global
Modul yang dapat dipisahkan termasuk rangka utama, konveyor depan, dan rangka penyangga belakang dikirimkan secara terpisah dengan bobot komponen tunggal yang dapat diatur untuk melewati jalur pengangkutan bawah tanah yang sempit. Kompatibel dengan catu daya tambang arus utama internasional AC1140V-50Hz, alat ini bekerja secara stabil selama shift terus menerus yang panjang dengan tingkat kegagalan yang rendah dan suku cadang yang tersedia secara luas untuk menyederhanakan pemeliharaan di lokasi di luar negeri
