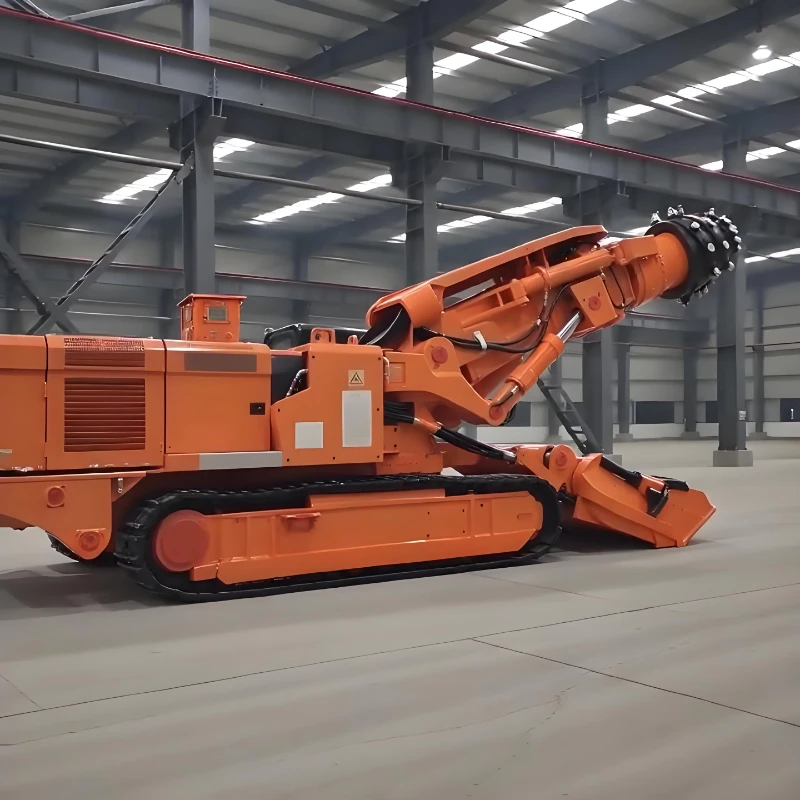

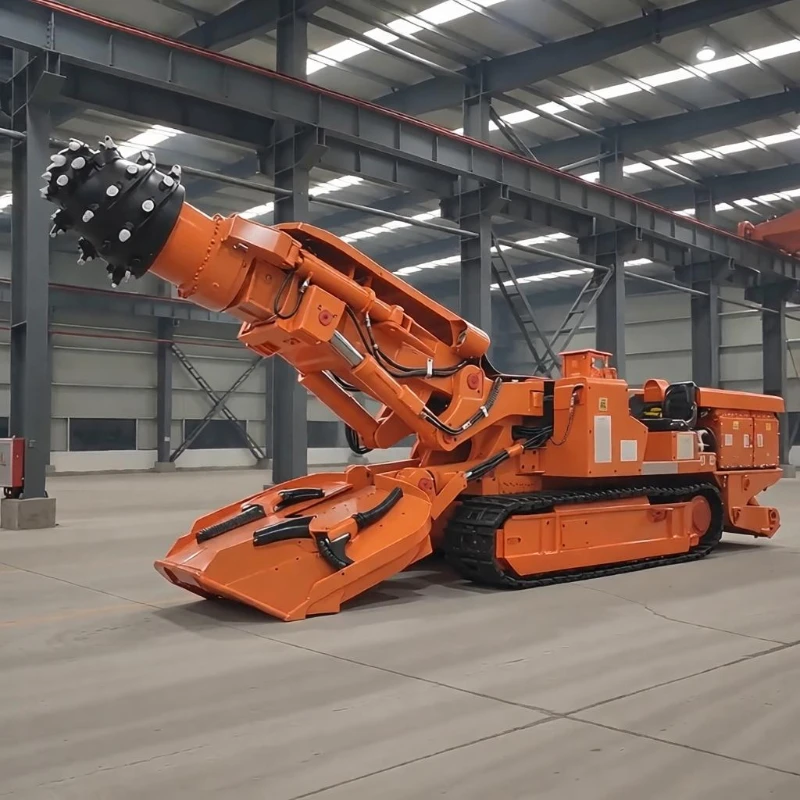

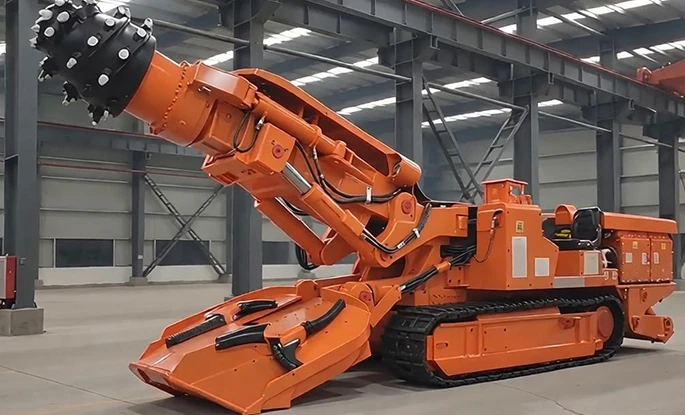

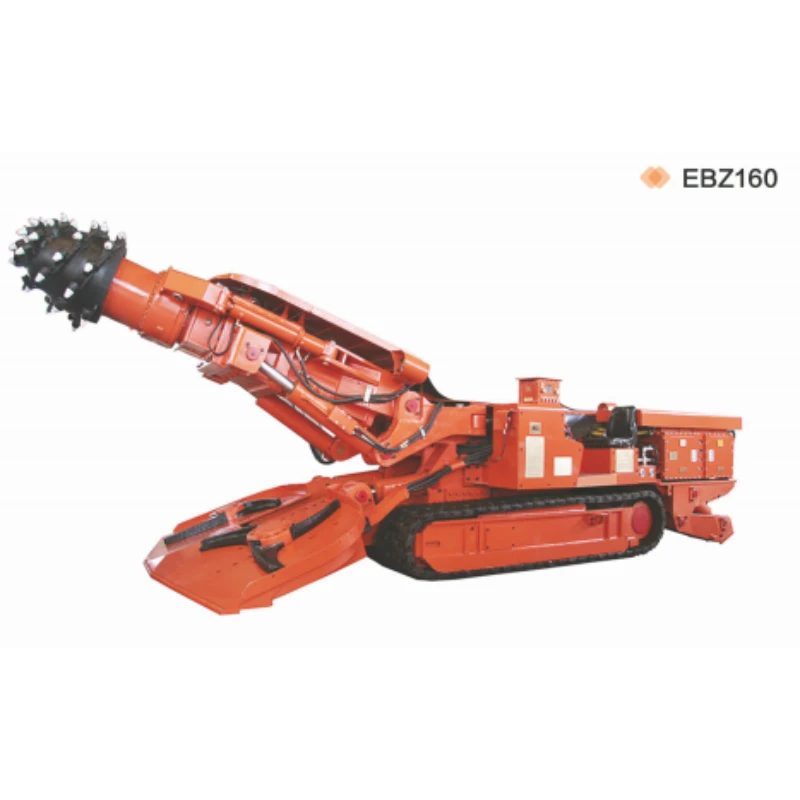

EBZ160 Roadheader Tipe Boom
Roadheader tipe boom EBZ160 adalah peralatan terowongan inti berukuran sedang dengan struktur seimbang dan kuat, yang mengintegrasikan fungsi pemotongan batu, pemuatan & pengangkutan material, serta perjalanan perayap untuk konstruksi jalan konvensional di tambang batu bara skala menengah dan tambang non-logam. Dilengkapi dengan unit pemotongan teleskopik 550mm untuk cakupan penampang yang luas, ia mengadopsi desain split modular untuk mewujudkan kemudahan pembongkaran, transportasi, dan perakitan di ruang bawah tanah yang terbatas. Motor pemotong dua gigi dan catu daya tegangan ganda memungkinkan operator mengganti mode daya sesuai dengan kekerasan batuan, menyeimbangkan efisiensi penggalian, konsumsi energi, dan stabilitas operasi jangka panjang. Ini adalah alat berat yang ideal untuk pembuatan terowongan reguler di jalan raya dengan batuan di sekitarnya dengan tingkat kekerasan sedang.
Roadheader tipe boom EBZ160 adalah peralatan terowongan inti berukuran sedang dengan struktur seimbang dan kuat, yang mengintegrasikan fungsi pemotongan batu, pemuatan & pengangkutan material, serta perjalanan perayap untuk konstruksi jalan konvensional di tambang batu bara skala menengah dan tambang non-logam. Dilengkapi dengan unit pemotongan teleskopik 550mm untuk cakupan penampang yang luas, ia mengadopsi desain split modular untuk mewujudkan kemudahan pembongkaran, transportasi, dan perakitan di ruang bawah tanah yang terbatas. Motor pemotong dua gigi dan catu daya tegangan ganda memungkinkan operator mengganti mode daya sesuai dengan kekerasan batuan, menyeimbangkan efisiensi penggalian, konsumsi energi, dan stabilitas operasi jangka panjang. Ini adalah alat berat yang ideal untuk pembuatan terowongan reguler di jalan raya dengan batuan di sekitarnya dengan tingkat kekerasan sedang.
| Parameter Utama Roadheader Tipe Boom EBZ160 | |
| Berat Total (t) | 45 |
| Panjang Mesin (m) | 9.36 |
| Tinggi Mesin (m) | Pelat penutup 1,69 / Tingkat kepala pemotongan 1,97 |
| Lacak Lebar Luar (m) | 2.33 |
| Lebar Total Kepala Pengumpul (m) | 2.9 |
| Posisi Tinggi Pemotongan (m) | 2.4–4.8 |
| Lebar Pemotongan Posisi (m) | 3.3–5.4 |
| Luas Pemotongan (m²) | 7.9–25.9 |
| Kemampuan Gradien (°) | ±18 |
| Jarak Bebas Kepala Pemotongan (mm) | 260 |
| Jarak Bebas Kepala Pengumpul (mm) | 300 |
| Maks./Kekuatan Tekan Uniaksial Batuan Ekonomis (MPa) | 70/50 |
| Tekanan Bantalan Tanah (MPa) | 0.14 |
| Pemotongan Daya Motor (kW) | 160/100 |
| Kecepatan Kepala Pemotongan (r/mnt) / Langkah Teleskopik (mm) | 48/24 / 550 |
| Daya Motor Pompa Oli (kW) | 90 |
| Tegangan Pasokan | AC1140V/660V ~ 50Hz |
| Dimensi Bagian Maksimum yang Tidak Dapat Dilepas (m) |
Rangka utama 3,38×1,2×1,5 (tersedia tipe terpisah) Konveyor pengikis depan 3,89×0,72×0,53 Rangka penyangga belakang 1.534×2.33×1.05 |
| Berat Maksimum Bagian yang Tidak Dapat Dilepas (t) | 5.1 |
Tenaga Roda Gigi Ganda untuk Pencocokan Kondisi Kerja yang Fleksibel
Motor pemotong mendukung dua tingkat daya (160kW / 100kW) yang dipasangkan dengan dua kecepatan putar (48r/mnt /24r/mnt). Gigi tinggi meningkatkan kinerja pemecahan batuan pada lapisan keras, sedangkan gigi rendah mengurangi konsumsi energi pada batuan lunak, sehingga menghasilkan kemampuan beradaptasi yang luar biasa terhadap beragam kondisi geologi.
Pemotongan Teleskopik untuk Berbagai Ukuran Penampang
Goresan teleskopik 550mm pada kepala pemotongan mencakup area penampang dari 7,9㎡ hingga 25,9㎡ dengan tinggi dan lebar pemotongan yang dapat disesuaikan. Satu alat berat menyelesaikan pembentukan jalan raya dengan berbagai spesifikasi dan mengurangi investasi peralatan tambahan.
Kinerja Perjalanan yang Stabil di Medan Bawah Tanah yang Kompleks
Tekanan tanah yang rendah sebesar 0,14MPa secara efektif mencegah tenggelam; Kapasitas pendakian ±18° beradaptasi dengan jalan yang bergelombang. Crawler dengan lebar 2,33m dan pelat sekop selebar 2,9m mengumpulkan dan mengangkut material yang jatuh secara efisien untuk menghindari penumpukan material.
Ambang Konstruksi Rendah melalui Transportasi Terpisah
Komponen tunggal terberat yang tidak dapat dilepas hanya berbobot 5,1 ton dengan dimensi tersegmentasi yang ringkas. Struktur terpisah dapat diangkut di bawah tanah secara terpisah, menyederhanakan pengiriman dan perakitan di lokasi di jalan sempit di tambang kecil dan menengah.
Kompatibilitas Catu Daya Global
Input tegangan ganda (AC1140V / 660V) sesuai dengan standar daya bawah tanah di seluruh dunia. Motor pompa oli 90kW sangat cocok dengan motor pemotong dua gigi untuk pengoperasian berkelanjutan yang stabil dan biaya perawatan yang terkendali.
