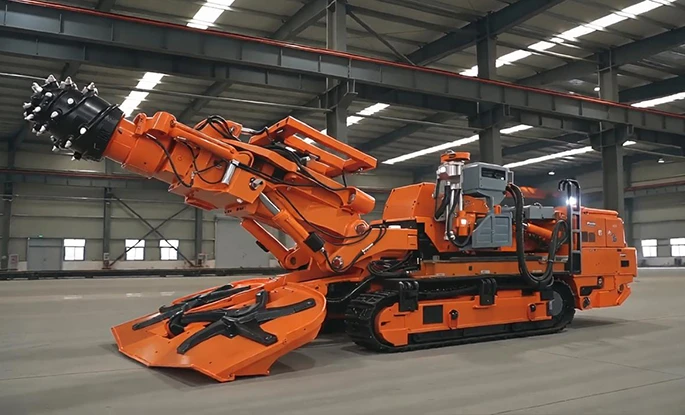

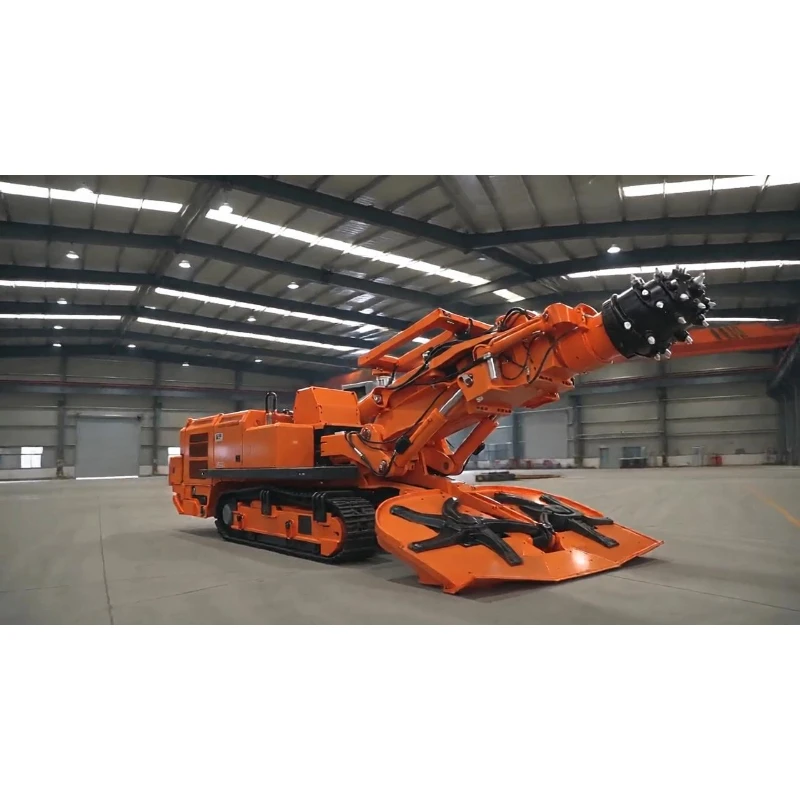

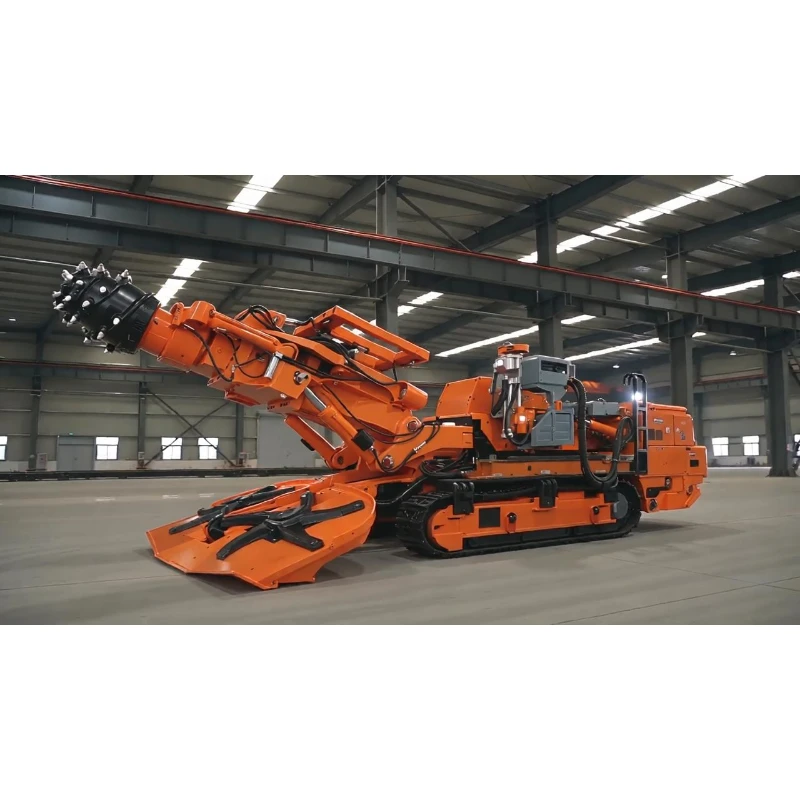

EBZ200M-2H Penambang Bolter
Bolter miner EBZ200M‑2H adalah unit terowongan dan penahan terintegrasi standar tugas berat yang menggabungkan pemotongan batu, pengangkutan gangue, dan penyangga baut sinkron. Dilengkapi dengan motor pemotong berdaya ganda dan kepala pemotong dengan langkah teleskopik 700 mm, alat ini memecah batu dengan kuat tekan uniaksial hingga 85 MPa dan menghasilkan pengoperasian hemat biaya pada 60 MPa.
Bolter miner EBZ200M‑2H adalah unit terowongan dan penahan terintegrasi standar tugas berat yang menggabungkan pemotongan batu, pengangkutan gangue, dan penyangga baut sinkron. Dilengkapi dengan motor pemotong berdaya ganda dan kepala pemotong dengan langkah teleskopik 700 mm, alat ini memecah batu dengan kuat tekan uniaksial hingga 85 MPa dan menghasilkan pengoperasian hemat biaya pada 60 MPa. Tinggi badan standarnya sesuai dengan jalan raya dengan jarak bebas normal. Desain split modular memfasilitasi transportasi bawah tanah yang tersegmentasi. Baut ganda memungkinkan penggalian dan penahan paralel. Dengan cadangan daya yang memadai dan perkuatan batuan di sekitarnya yang andal, kendaraan ini bekerja secara efisien di lapisan tanah keras sedang dengan penampang jalan yang teratur. Untuk kondisi kerja dengan lapisan rendah, pelanggan dapat memilih varian penambang baut EBZ200M‑2H profil rendah kami.
| Roadheader EBZ200M-2H dengan Bolter – Parameter Utama | |
| Berat total (t) | 87 |
| Panjang badan mesin (m) | 12.28 |
| Tinggi badan mesin (m) | Tinggi badan 2,2 / Pemotongan kepala mendatar 2,6 / Titik tertinggi 2,6 |
| Lebar luar lintasan (m) | 2.86 |
| Lebar total kepala pengumpul (m) | 3.6 |
| Kemampuan memanjat (°) | ±18 |
| Pemotongan kepala undercut (mm) | 250 |
| Mengumpulkan kepala undercut (mm) | 350 |
| Kuat tekan batuan potong (MPa) uniaksial maks/ekonomis | 85 / 60 |
| Tekanan bantalan tanah (MPa) | 0.17 |
| Memotong daya motor (kW) | 200 / 110 |
| Kecepatan kepala potong (r/mnt) / Langkah (mm) | 46 / 23 / 700 |
| Daya motor pompa oli (kW) | 132 |
| Tegangan suplai | AC1140V – 50Hz |
| Tinggi baut (m) | 3.5 – 5.1 |
| Lebar baut (m) | 4.5 – 6.1 |
| Jumlah baut | 2 |
| Torsi baut (N·m) | 350 |
| Kecepatan pengenal baut (rpm) | 500 |
| Area pendukung (m²) | 4.2 |
| Kekuatan pendukung (kN) | 30 |
| Dimensi maksimum bagian yang tidak dapat dilepas (m) | Rangka utama depan: 2,4 × 1,38 × 1,27 Rangka utama belakang: 2,37 × 1,4 × 1,45 Saluran depan: 2,8 × 0,74 × 0,68 Rangka penyangga belakang: 3,0 × 1,62 × 1,47 |
| Berat maksimum bagian yang tidak dapat dilepas (t) | 5.2 |
Kepala Pemotong Berdaya Ganda Kecepatan Ganda dengan Gerakan Teleskopik Ekstra Panjang untuk Performa Hard Rock Unggul
Motor pemotong dua pengaturan (200 kW /110 kW) bekerja pada 46 putaran/menit dan 23 putaran/menit. Stroke teleskopik 700 mm meningkatkan kemampuan pembentukan profil dan kapasitas kekuatan batuan maksimum 85 MPa. Pada kondisi strata 60 MPa, ia mempertahankan konsumsi daya yang stabil dan kecepatan gerak maju yang tinggi; perjalanan teleskopik panjang membentuk kontur jalan raya secara fleksibel untuk permukaan akhir yang lebih halus.
Dimensi Bak Standar untuk Jalan Raya Reguler dan Kemampuan Beradaptasi di Medan Stabil
Dengan berat 87 ton dan panjang total 12,28 m, mesin ini memiliki tinggi 2,2 m dengan tinggi kerja maksimum 2,6 m. Jalur dengan lebar 2,86 m mendistribusikan bobot pada tekanan tanah 0,17 MPa untuk menghasilkan kinerja anti-tenggelam yang sangat baik, sementara kapasitas pendakian ±18° secara andal mengatasi medan bawah tanah yang bergelombang.
Penggalian & Penahan Paralel dengan Cakupan Dukungan Luas untuk Keamanan Lebih Tinggi
Bor dua baut menghasilkan torsi 350 N·m pada 500 rpm dengan gaya penahan 30 KN per titik. Ketinggian penyangga berkisar 3,5–5,1 m, lebar penyangga 4,5–6,1 m dengan luas penyangga 4,2㎡. Penahanan dilakukan bersamaan dengan pembuatan terowongan untuk menghilangkan waktu henti relokasi dan segera menstabilkan batuan di sekitarnya terhadap risiko keruntuhan.

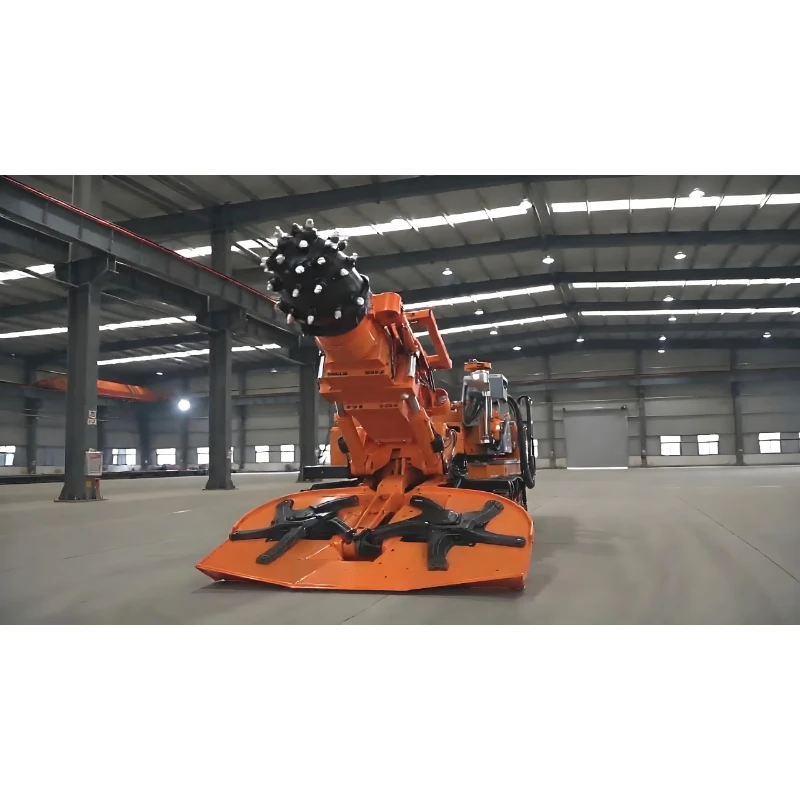

Pelat Sekop Lebar untuk Pengumpulan Material yang Efisien dan Pembuangan Tanpa Gangguan
Pelat shovel lebar penuh 3,6 m dengan kedalaman penampung 350 mm mengumpulkan gangue dataran rendah secara menyeluruh dan mencegah penyumbatan bahkan dalam kondisi gangue tebal, menyesuaikan ritme pembuatan terowongan tugas berat untuk pembuangan kotoran secara terus-menerus.
Transportasi Terpisah yang Nyaman dan Catu Daya yang Kompatibel dengan Tambang untuk Pengoperasian Shift Panjang
Komponen terberat yang tidak dapat dilepas hanya berbobot 5,2 ton; empat kumpulan tersegmentasi melewati rute pengangkutan bawah tanah standar dengan mudah setelah dipecah. Motor pompa oli 132 kW berpadu sempurna dengan sistem pemotongan. Input daya AC1140 V‑50 Hz sesuai dengan standar tambang batubara domestik umum, memastikan tingkat kegagalan yang rendah dan perawatan yang mudah selama perpindahan gigi yang lama dan terus-menerus.
