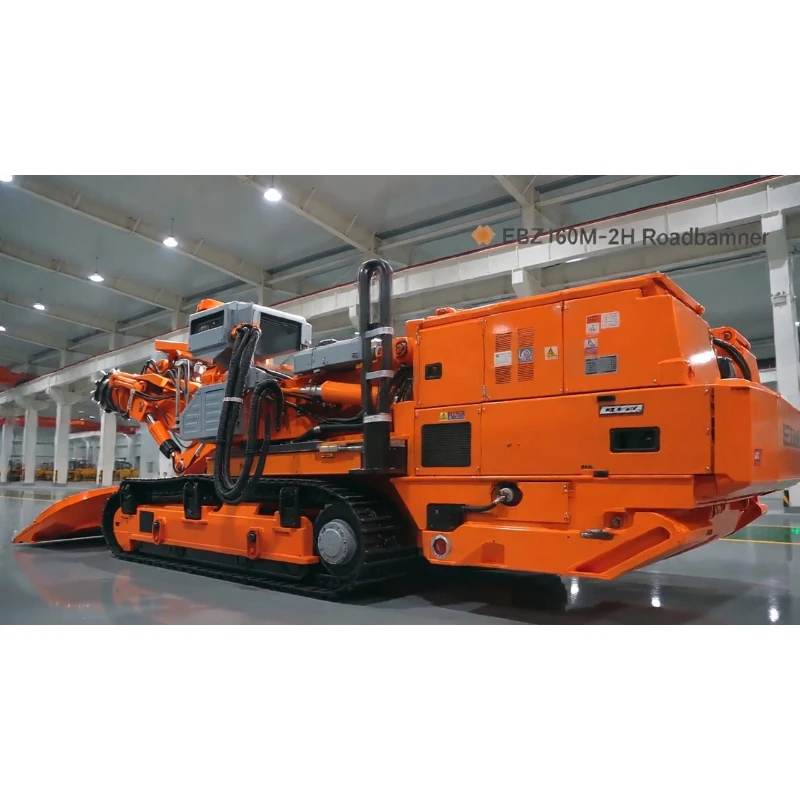

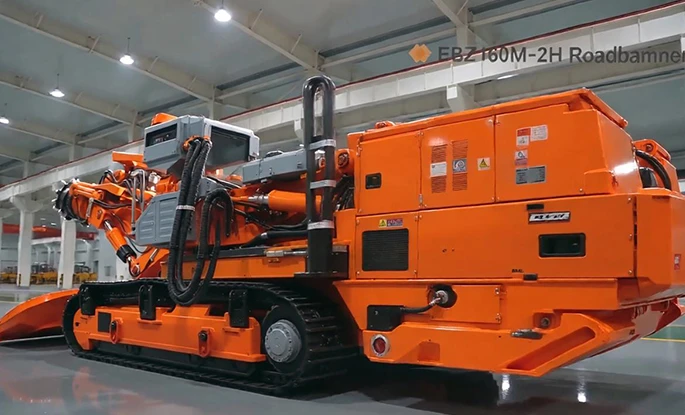

EBZ160M-2H Penambang Bolter
Penambang baut EBZ160M-2H adalah mesin terintegrasi tugas menengah untuk operasi pembuatan terowongan dan penahan. Pabrik ini mengintegrasikan pemotongan jalan raya, pengangkutan material, dan penyangga baut dalam satu unit, sehingga menghilangkan relokasi peralatan yang berulang-ulang di lokasi untuk konstruksi tambang batu bara berukuran sedang. Dilengkapi dengan unit pemotongan teleskopik 550mm dan unit baut ganda, alat ini mewujudkan penggalian dan dukungan paralel.
Penambang baut EBZ160M-2H adalah mesin terintegrasi tugas menengah untuk operasi pembuatan terowongan dan penahan. Pabrik ini mengintegrasikan pemotongan jalan raya, pengangkutan material, dan penyangga baut dalam satu unit, sehingga menghilangkan relokasi peralatan yang berulang-ulang di lokasi untuk konstruksi tambang batu bara berukuran sedang. Dilengkapi dengan unit pemotongan teleskopik 550mm dan unit baut ganda, alat ini mewujudkan penggalian dan dukungan paralel. Desain split modular memfasilitasi transportasi dan perakitan bawah tanah. Catu daya roda gigi ganda dan catu daya tegangan ganda sesuai dengan penambangan reguler pada lapisan batuan keras sedang, berfungsi sebagai mesin inti untuk alur kerja terowongan paralel dan dukungan yang efisien.
| Roadheader EBZ160M-2H dengan Bolter – Parameter Utama | |
| Berat total (t) | 61 |
| Panjang badan mesin (m) | 11.05 |
| Tinggi badan mesin (m) | Tinggi badan 2,1 / Pemotongan kepala mendatar 1,97 / Titik tertinggi 2,5 |
| Lebar luar lintasan (m) | 2.52 |
| Lebar total kepala pengumpul (m) | 3.2 |
| Kemampuan memanjat (°) | ±18 |
| Pemotongan kepala undercut (mm) | 220 |
| Mengumpulkan kepala undercut (mm) | 300 |
| Kuat tekan batuan potong (MPa) uniaksial maks/ekonomis | ≤70 / ≤50 |
| Tekanan bantalan tanah (MPa) | 0.16 |
| Memotong daya motor (kW) | 160 / 100 |
| Kecepatan kepala potong (r/mnt) / Langkah (mm) | 48 / 24 / 550 |
| Daya motor pompa oli (kW) | 110 |
| Tegangan suplai | AC1140/660V – 50Hz |
| Tinggi baut (m) | 3.0 – 4.45 |
| Lebar baut (m) | 4.0 – 5.5 |
| Jumlah baut | 2 |
| Torsi baut (N·m) | 300 |
| Kecepatan pengenal baut (rpm) | 500 |
| Area pendukung (m²) | 4.2 |
| Kekuatan pendukung (kN) | 30 |
| Dimensi maksimum bagian yang tidak dapat dilepas (m) | Bingkai utama: 3,38 × 1,2 × 1,4 Saluran depan: 3,9 × 0,6 × 0,64 Rangka penyangga belakang: 2,8 × 1,39 × 0,94 |
| Berat maksimum bagian yang tidak dapat dilepas (t) | 5.8 |
Tunneling & Bolting Terintegrasi untuk Efisiensi Lebih Tinggi
Dua bor baut dipasang pada satu mesin untuk menyelesaikan penggalian dan penahan secara bersamaan. Ketinggian penyangga berkisar 3,0–4,45m, lebar penyangga 4,0–5,5m dengan luas penyangga 4,2㎡. Hal ini mengurangi waktu tunggu menganggur yang disebabkan oleh peralatan pembuatan terowongan dan baut yang terpisah, sehingga sangat memperpendek siklus pembentukan jalan raya.
Tenaga Roda Gigi Ganda untuk Adaptasi Geologi Serbaguna

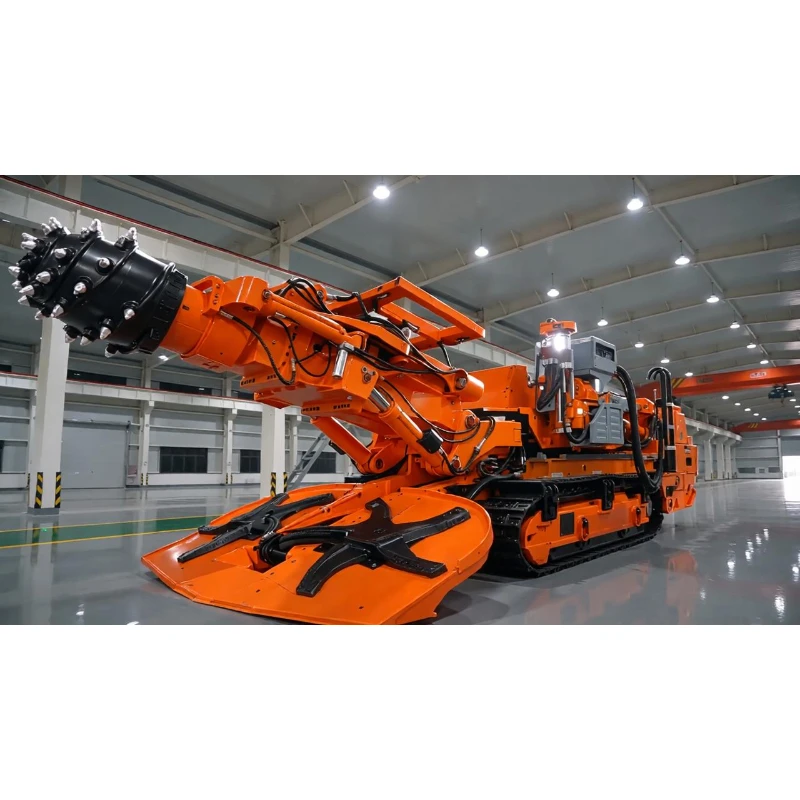

Motor pemotongan pengaturan ganda (160kW /100kW) bekerja dengan dua kecepatan putar (48r/mnt, 24r/mnt) dan langkah teleskopik 550mm. Alat ini memotong batuan hingga kekuatan tekan uniaksial 70MPa dan memberikan kinerja hemat biaya pada 50MPa, beradaptasi dengan baik pada strata lunak dan keras sedang.
Mobilitas yang Andal di Medan Bawah Tanah yang Kompleks

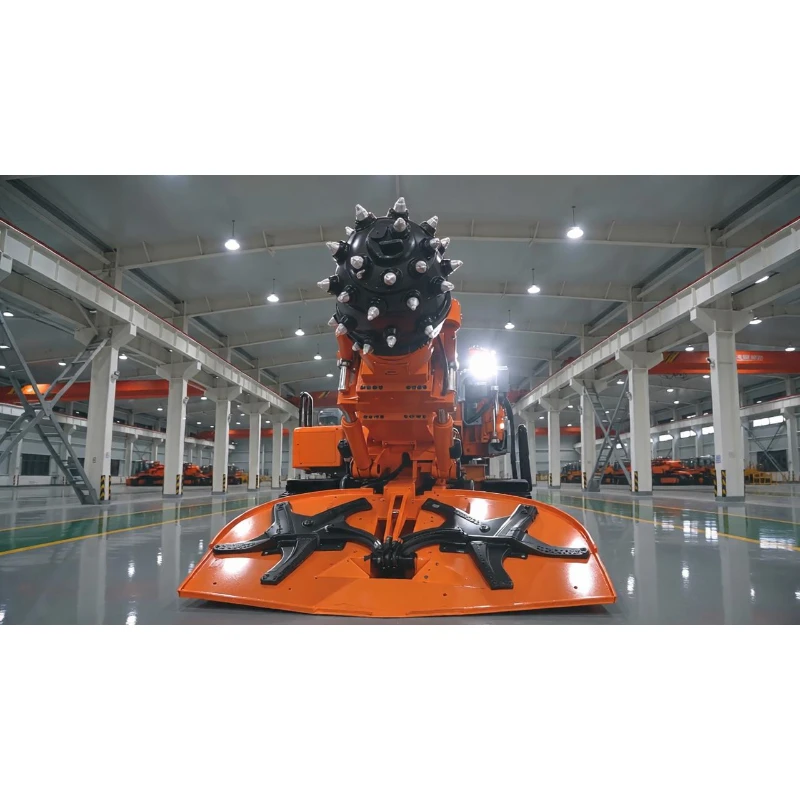

Dengan berat total 61t dan lebar lintasan 2,52m, tekanan tanah 0,16MPa mengurangi risiko tenggelam. Kapasitas pendakian ±18° menangani terowongan bergelombang. Pelat sekop selebar 3,2 m secara efisien mengumpulkan kotoran dan mencegah penumpukan material.
Performa Baut Profesional untuk Jalan Raya yang Lebih Aman
Setiap bor baut batu menghasilkan torsi 300N·m pada 500rpm dan gaya pendukung 30KN per titik penahan. Penguatan yang kuat menstabilkan batuan di sekitarnya dan menurunkan bahaya keruntuhan untuk memenuhi persyaratan keselamatan tambang yang ketat.
Pengiriman Nyaman & Kompatibilitas Daya Global
Komponen tunggal terberat yang tidak dapat dilepas hanya berbobot 5,8 ton untuk kemudahan transportasi terpisah dan perakitan bawah tanah. Input tegangan ganda (AC1140V / 660V) sesuai dengan standar daya tambang di seluruh dunia. Motor pompa oli 110kW berkoordinasi sempurna dengan sistem pemotongan untuk pengoperasian berkelanjutan dalam shift panjang yang stabil.
