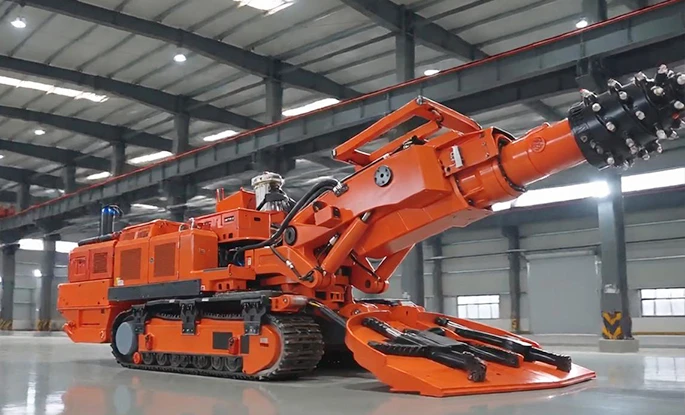

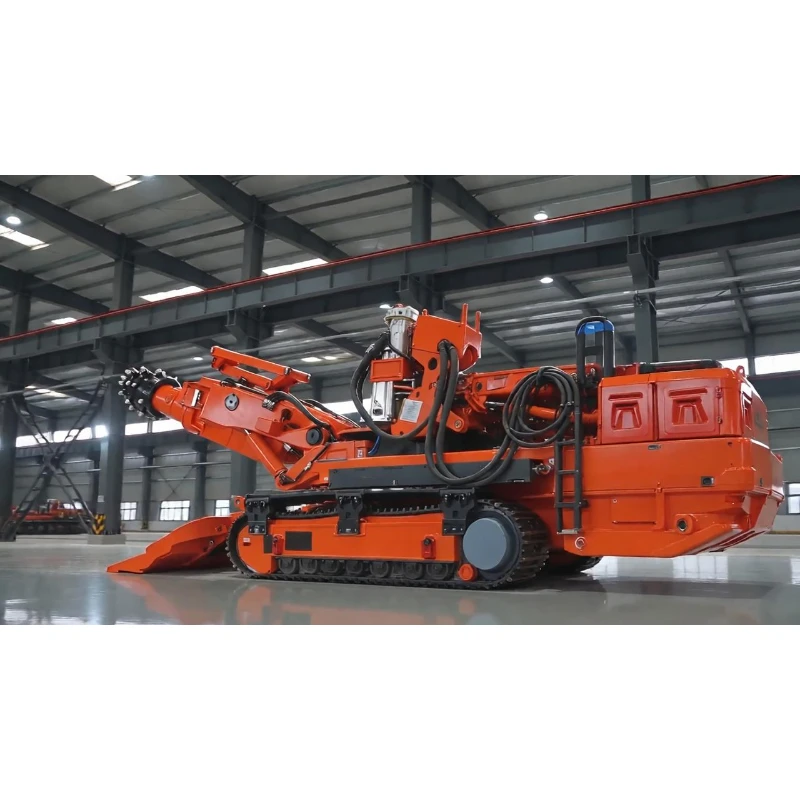

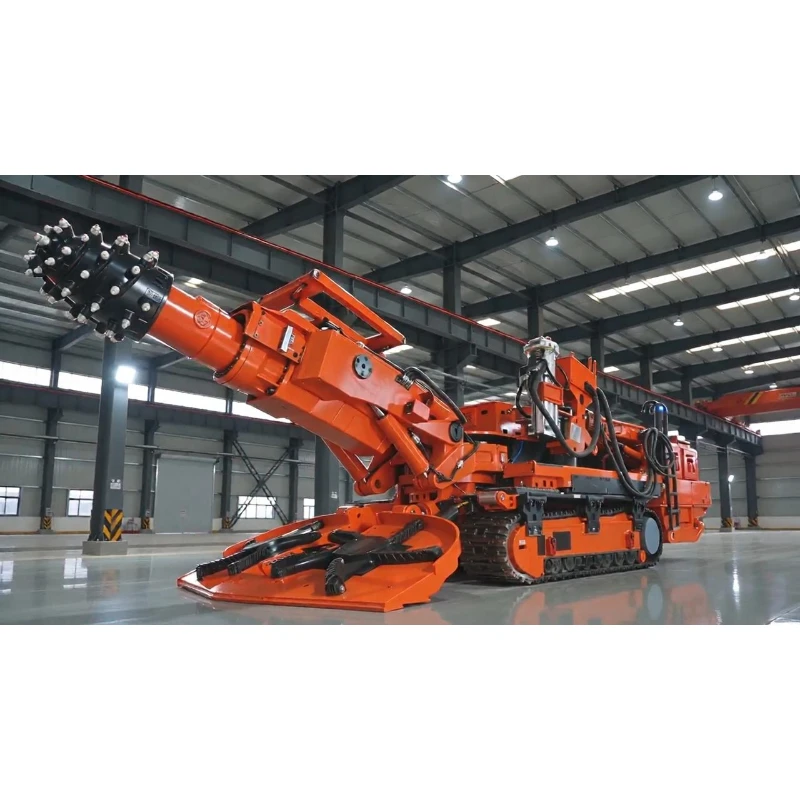

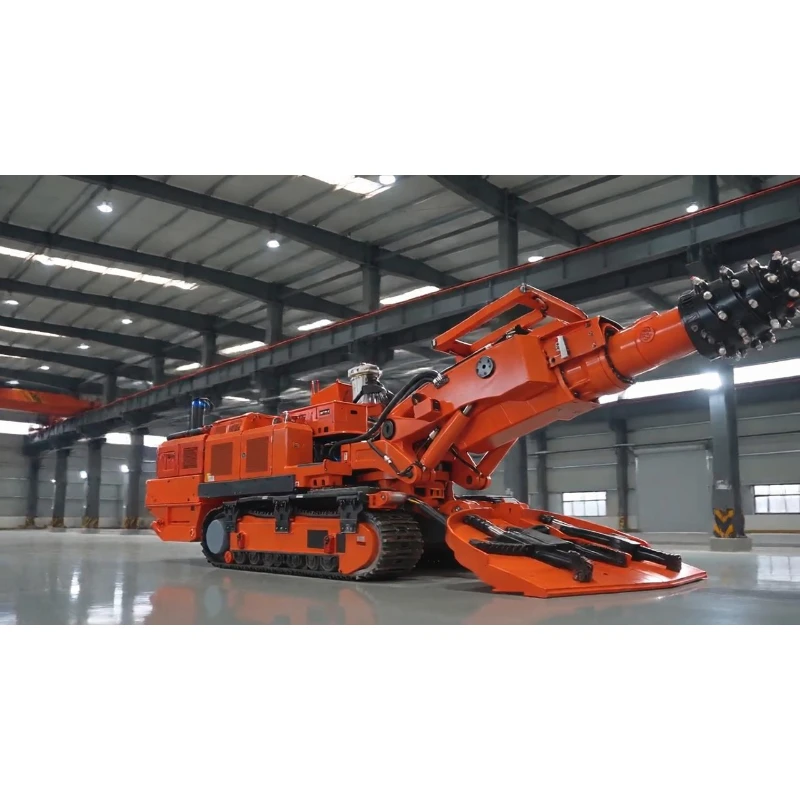

EBZ260M-2H (Profil Rendah) Bolter Miner
Penambang baut EBZ260M-2H (profil rendah) adalah mesin penahan terowongan terintegrasi tugas berat khusus yang dirancang untuk tambang dengan jalan raya sempit dan rendah. Ia melakukan pemotongan, mucking dan dukungan baut secara bersamaan untuk mempersingkat siklus konstruksi jalan raya dangkal dengan ketinggian rendah. Dilengkapi dengan motor pemotong berdaya tinggi 260kW, alat ini menggali batuan keras dengan kekuatan tekan uniaksial hingga 100MPa dan menyeimbangkan produktivitas dan biaya dalam kondisi strata reguler 65MPa.
Penambang baut EBZ260M-2H (profil rendah) adalah mesin penahan terowongan terintegrasi tugas berat khusus yang dirancang untuk tambang dengan jalan raya sempit dan rendah. Ia melakukan pemotongan, mucking dan dukungan baut secara bersamaan untuk mempersingkat siklus konstruksi jalan raya dangkal dengan ketinggian rendah. Dilengkapi dengan motor pemotong berdaya tinggi 260kW, alat ini menggali batuan keras dengan kekuatan tekan uniaksial hingga 100MPa dan menyeimbangkan produktivitas dan biaya dalam kondisi strata reguler 65MPa. Dengan tinggi badan alat berat yang hanya 1,9m, tinggi kepala pemotongan horizontal 2,2m, tinggi penahan 3,2–3,8m, dan lebar penahan 4,4–6,05m, alat ini secara sempurna memenuhi kebutuhan dukungan pada jalan berpenampang rendah. Dua mesin baut menghasilkan area dukungan 4,2㎡ dan kekuatan pendukung 30KN. Struktur pemisahan modular membatasi komponen tunggal terberat yang tidak dapat dilepas hingga 6,5 ton untuk pengiriman lintas batas yang fleksibel dan transportasi tersegmentasi bawah tanah. Ideal untuk tambang batu bara keras dengan jarak bebas rendah dan tambang logam skala kecil dengan ruang terbatas, alat ini menyediakan solusi pembuatan terowongan perbautan yang lengkap untuk jalan raya dengan ketinggian rendah.
| Roadheader EBZ260M-2H (Profil Rendah) dengan Bolter – Parameter Utama | |
| Berat total (t) | 110 |
| Panjang badan mesin (m) | 12.43 |
| Tinggi badan mesin (m) | Tinggi badan 1,9 / Pemotongan kepala mendatar 2,2 / Titik tertinggi 2,9 |
| Lebar luar lintasan (m) | 3.21 |
| Lebar total kepala pengumpul (m) | 3.8 |
| Kemampuan memanjat (°) | ±18 |
| Pemotongan kepala undercut (mm) | 200 |
| Mengumpulkan kepala undercut (mm) | 430 |
| Kuat tekan batuan potong (MPa) uniaksial maks/ekonomis | 100 / 65 |
| Tekanan bantalan tanah (MPa) | 0.19 |
| Memotong daya motor (kW) | 260 |
| Kecepatan potong kepala (r/mnt) | 37 |
| Daya motor pompa oli (kW) | 160 |
| Tegangan suplai | AC1140V – 50Hz |
| Tinggi baut (m) | 3.2 – 3.8 |
| Lebar baut (m) | 4.4 – 6.05 |
| Jumlah baut | 2 |
| Torsi baut (N·m) | 350 |
| Kecepatan pengenal baut (rpm) | 500 |
| Area pendukung (m²) | 4.2 |
| Kekuatan pendukung (kN) | 30 |
| Dimensi maksimum bagian yang tidak dapat dilepas (m) | Rangka utama depan: 2,53 × 1,56 × 1,26 Rangka utama belakang: 2,18 × 1,41 × 1,5 Saluran depan: 4,44 × 0,86 × 0,51 Rangka penyangga belakang: 3,4 × 1,77 × 1,52 |
| Berat maksimum bagian yang tidak dapat dilepas (t) | 6.5 |
Desain profil rendah untuk jalan raya dengan ketinggian rendah yang terbatas
Bodi kompak sepanjang 1,9 m melewati jalan raya dengan jarak bebas rendah yang tidak dapat diakses oleh model standar. Ketinggian kerja kepala pemotongan horizontal sebesar 2,2 m dan tinggi penahan 3,2–3,8 m secara khusus disesuaikan untuk lapisan batu bara tipis dan jalan raya pertambangan dengan ketinggian rendah, sehingga mengatasi kemacetan akses peralatan dan ketinggian penyangga yang tidak sesuai di ruang sempit.
Pembuatan terowongan & penahan yang tersinkronisasi untuk mempersingkat siklus konstruksi jalan rendah
Dukungan terowongan dan baut dijalankan secara paralel tanpa penjadwalan terpisah dari mesin independen. Dua mesin baut beroperasi bersama untuk mencapai area dukungan satu lintasan sebesar 4,2㎡. Batuan di sekitarnya diperkuat segera setelah pembentukan jalan raya untuk mengurangi risiko keruntuhan di jalan raya rendah, sehingga mengungguli alur kerja tradisional pembuatan terowongan lalu penyangga secara berurutan dalam durasi total.
Pemecah batu tugas berat yang stabil untuk geologi kompleks
Motor pemotong torsi tinggi 260kW bekerja secara stabil pada kecepatan 37r/mnt dengan cadangan daya yang cukup untuk menghindari terhentinya benturan pada batuan keras kompak dan strata yang berselang-seling. Perusahaan ini menggali batuan hingga 100MPa dalam kondisi ekstrem dan mempertahankan produktivitas tinggi pada 65MPa untuk tambang di luar negeri dengan lapisan keras dan berfluktuasi.
Sasis tugas berat yang diperluas untuk mobilitas yang andal di medan yang berat
Alat berat seberat 110 ton ini menggunakan track yang diperlebar 3,21m untuk menjaga tekanan tanah pada 0,19MPa dan mengurangi tenggelam dan tergelincir di tanah lunak berlumpur. kemampuan menanjak ±18°, kedalaman penampung kepala potong 200 mm, dan kedalaman penampung pelat sekop 430 mm secara efisien membersihkan gangue lantai. Pelat shovel ultra lebar 3,8 m mengumpulkan kotoran secara luas agar sesuai dengan pembuatan terowongan dengan intensitas tinggi dan waktu henti terkait penyumbatan yang lebih rendah.
Parameter penahan profesional untuk perlindungan batuan sekitar yang kokoh di jalan raya rendah
Setiap mesin baut menghasilkan torsi 350N·m pada kecepatan tetapan 500rpm untuk pengeboran seragam dan pemasangan baut yang kokoh. Lebar penahan 4,4–6,05m memperkuat atap dan dinding samping jalan rendah secara tepat, sehingga mengurangi frekuensi dan biaya pemeliharaan jalan jangka panjang.
Transportasi terpisah yang ringan untuk memudahkan penempatan di tambang terbatas
Modul termasuk rangka bodi depan, rangka bodi belakang, konveyor depan, dan rangka penyangga belakang dikirimkan secara terpisah dengan berat tunggal maksimum 6,5 ton untuk melewati jalur bawah tanah yang sempit dan rendah. Kompatibel dengan catu daya tambang internasional AC1140V-50Hz, ia memiliki fitur perakitan langsung di lokasi dan commissioning cepat.
Dukungan teknis pra-penjualan yang disesuaikan untuk skenario jalan raya rendah
Kami merancang rencana pembuatan terowongan perbautan yang eksklusif, skema transportasi terpisah, dan solusi tata letak jangkar sesuai dengan izin tambang, dimensi jalan raya, geologi, dan kendala transportasi bawah tanah. Potensi risiko konstruksi di ruang terbatas dievaluasi terlebih dahulu dengan saran adaptif untuk menawarkan dukungan teknis proses penuh untuk proyek tambang terbatas di luar negeri.
Sistem purna jual khusus untuk meminimalkan waktu henti pada tambang dengan ketinggian rendah
Pelatihan pengoperasian & pemeliharaan khusus untuk model low-profile diberikan dengan panduan jarak jauh untuk pengoperasian di ruang terbatas. Persediaan suku cadang asli untuk sistem perbautan dan pemotongan ditambah pemecahan masalah sistem penahan dan hidraulik secara online dengan cepat mempersingkat waktu henti tambang dan mempertahankan produksi yang stabil dalam jangka panjang.
