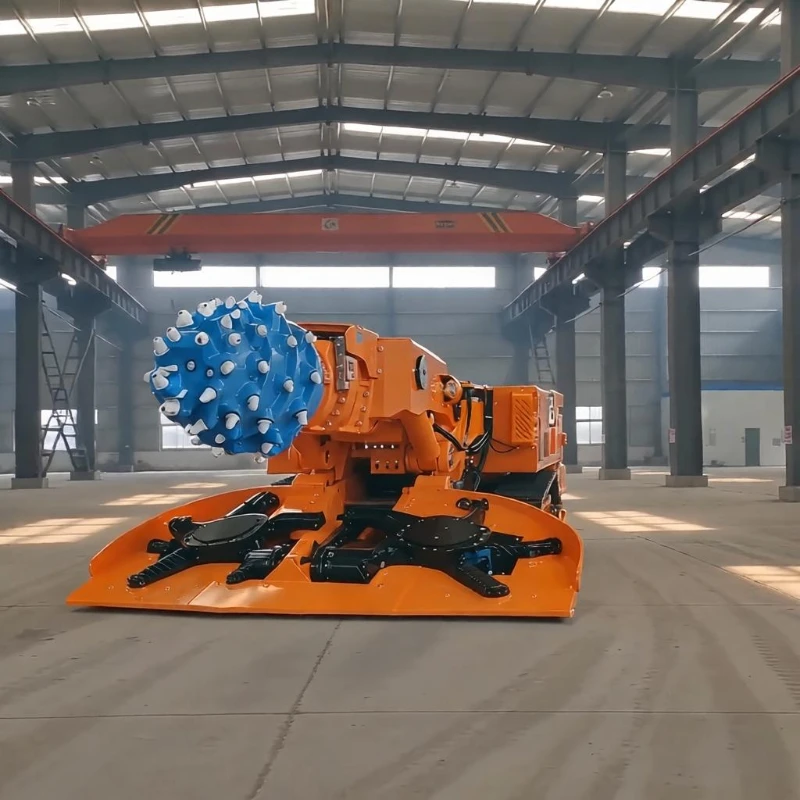

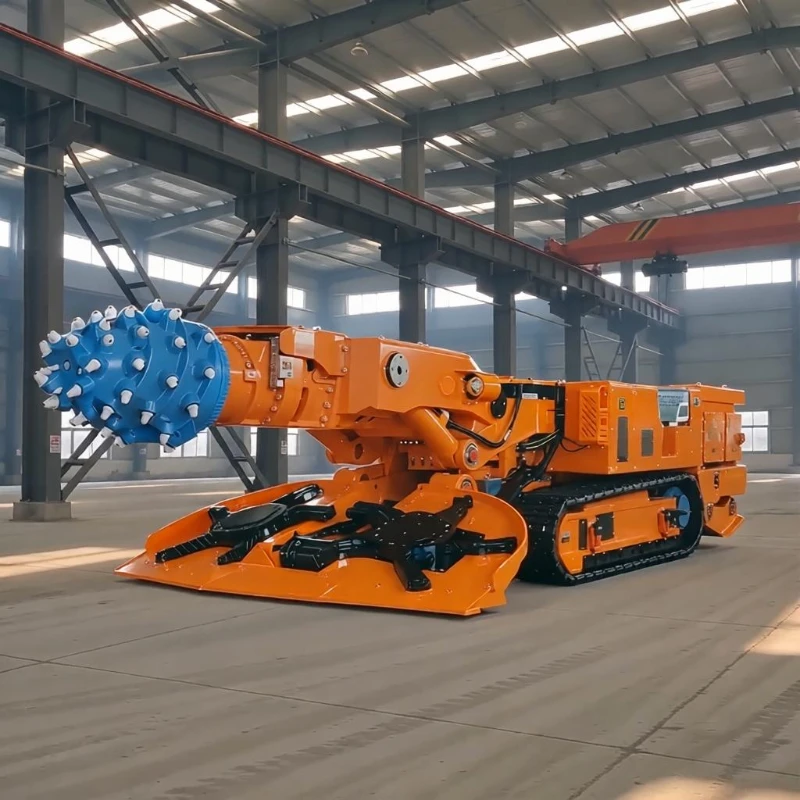

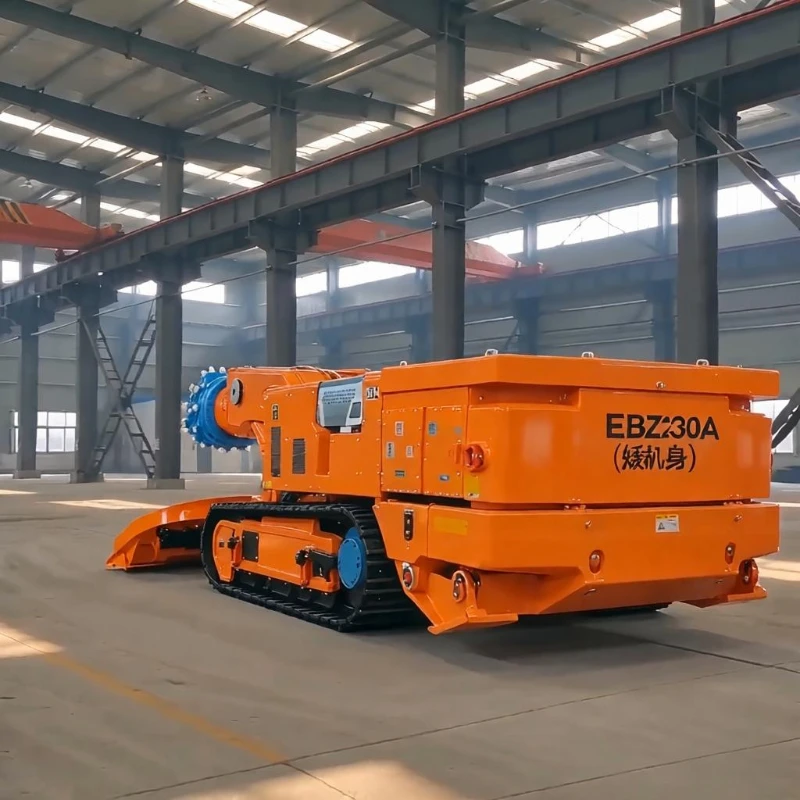

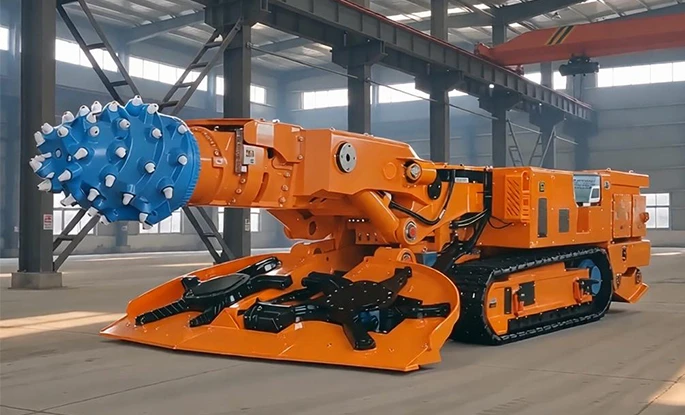

EBZ230A Roadheader Tipe Boom Profil Rendah
Roadheader tipe boom berprofil rendah EBZ230A adalah peralatan pembuatan terowongan tugas berat yang dibuat untuk operasi penambangan global, dioptimalkan untuk lapisan batubara tipis, terowongan dengan jarak bebas rendah, dan tambang kompleks dengan lapisan antar lapisan batuan keras yang sering. Teknologi ini mengatasi tantangan-tantangan penambangan yang umum, termasuk ruang kerja vertikal yang terbatas, ketahanan terhadap pemotongan batuan keras yang tinggi, dan permukaan kerja yang tidak dapat diakses oleh roadheader standar.
Roadheader tipe boom berprofil rendah EBZ230A adalah peralatan pembuatan terowongan tugas berat yang dibuat untuk operasi penambangan global, dioptimalkan untuk lapisan batubara tipis, terowongan dengan jarak bebas rendah, dan tambang kompleks dengan lapisan antar lapisan batuan keras yang sering. Teknologi ini mengatasi tantangan-tantangan penambangan yang umum, termasuk ruang kerja vertikal yang terbatas, ketahanan terhadap pemotongan batuan keras yang tinggi, dan permukaan kerja yang tidak dapat diakses oleh roadheader standar. Alat berat ini mengadopsi struktur optimal pada ketinggian rendah dengan tetap mempertahankan kinerja pemotongan 230kW yang bertenaga. Alat ini secara andal memotong batuan dengan kekuatan tekan hingga 90MPa dan memberikan efisiensi luar biasa serta efektivitas biaya dalam kondisi hard-rock biasa 65MPa. Dibangun dengan rangka kompak yang kokoh dan desain rakitan terpisah yang modular, mesin ini sangat cocok untuk zona kerja terbatas, jalan raya berpenampang kecil, dan penambangan lapisan keras, sehingga berfungsi sebagai pekerja keras utama untuk pembuatan terowongan cepat di tambang batu bara tipis dan batu keras di seluruh dunia.
| Roadheader Tipe Boom EBZ230A (Profil Rendah) – Parameter Utama | |
| Berat total (t) | 71 |
| Panjang badan mesin (m) | 10.5 |
| Tinggi badan mesin (m) | Pelat penutup 1,65 / Kepala pemotongan horizontal 1,85 |
| Lebar luar lintasan (m) | 2.7 |
| Lebar total kepala pengumpul (m) | 3.2 |
| Ketinggian pemotongan posisi (m) | 2.2 – 4.3 |
| Lebar pemotongan posisi (m) | 3.6 – 5.6 |
| Luas pemotongan (m²) | 7.9 – 24 |
| Kemampuan memanjat (°) | ±18 |
| Pemotongan kepala undercut (mm) | 250 |
| Mengumpulkan kepala undercut (mm) | 350 |
| Kuat tekan batuan potong (MPa) uniaksial maks/ekonomis | 90 / 65 |
| Tekanan bantalan tanah (MPa) | 0.17 |
| Memotong daya motor (kW) | 230 |
| Kecepatan potong kepala (r/mnt) | 37 |
| Daya motor pompa oli (kW) | 132 |
| Tegangan suplai | AC1140V – 50Hz |
| Dimensi maksimum bagian yang tidak dapat dilepas (m) | Bingkai utama: 3,76 × 1,4 × 1,41 (dapat dipisah) Saluran depan: 4,05 × 0,71 × 0,64 Rangka penyangga belakang: 2,64 × 1,46 × 1,35 |
| Berat maksimum bagian yang tidak dapat dilepas (t) | 7.9 |
Desain low-profile yang disesuaikan untuk kemampuan adaptasi jahitan rendah yang luar biasa. Ketinggian penutup dibatasi hanya 1,65m, khusus dikembangkan untuk jalan raya dengan ketinggian terbatas. Ia bekerja dengan andal di permukaan kerja dengan jarak bebas rendah di mana roadheader tugas berat biasa tidak dapat beroperasi, memungkinkan kemudi yang fleksibel dan perjalanan yang mulus dalam terowongan bawah tanah yang sempit.
Pemotongan batuan keras berkekuatan tinggi untuk kinerja stabil di lapisan kompleks. Dilengkapi dengan motor pemotong torsi tinggi 230kW dengan cadangan daya yang cukup. Ia tahan terhadap kemacetan atau kemacetan saat membentur lapisan batuan keras dan batuan keras di sekitarnya. Ini mendukung pembuatan terowongan rutin yang cepat untuk batuan dengan tingkat kekerasan sedang serta tugas terobosan untuk formasi batuan lokal berkekuatan tinggi.
Kemampuan beradaptasi medan bawah tanah yang unggul untuk pergerakan yang stabil. Pelat track yang diperlebar mendistribusikan beban alat berat secara merata dengan tekanan tanah yang optimal, sehingga menghasilkan kinerja anti-selip dan anti-tenggelam yang luar biasa. Kapasitas pendakian ±18° bersama dengan kedalaman pembuangan yang memadai secara efektif menghilangkan gangue lantai dan serpihan untuk menjaga jalur perjalanan tetap rata selama pengoperasian.
Pengumpulan kotoran dengan cakupan luas untuk siklus terowongan tanpa henti. Pelat sekop selebar 3,2 m mencakup zona pengumpulan besar untuk pengambilan kotoran dengan efisiensi tinggi. Ini menghindari penyumbatan di bawah beban gangue yang berat dan cocok dengan hasil pemotongan berdaya tinggi, sehingga sangat mengurangi waktu henti yang disebabkan oleh penyumbatan material.
Transportasi unit terpisah yang mudah dan kompatibilitas tambang yang luas. Struktur rangkanya yang dapat dipisahkan menjaga bobot maksimum komponen tunggal yang tidak dapat dilepas tetap dapat diatur untuk jalur pengangkutan bawah tanah yang sempit. Kompatibel dengan catu daya AC1140V tambang standar, produk ini mendukung pengoperasian beban penuh jangka panjang dengan tingkat kegagalan rendah dan perawatan harian yang mudah.
