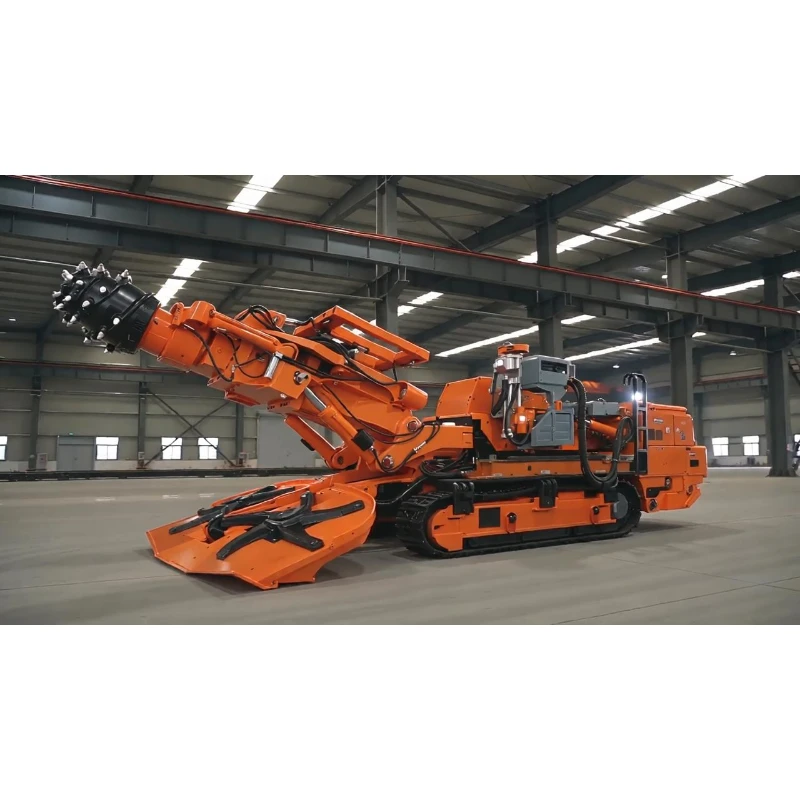

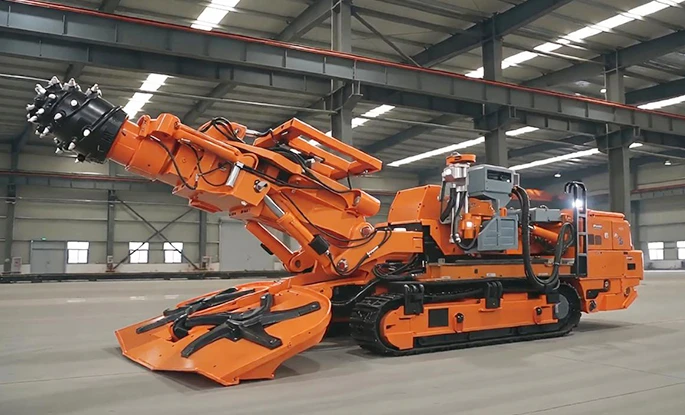

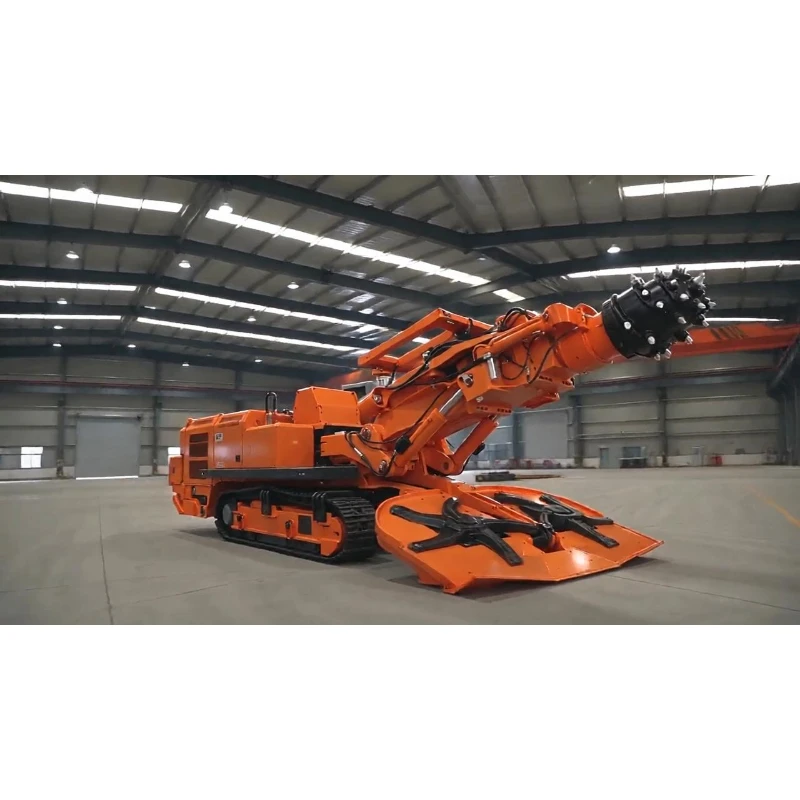

EBZ200M‑2H (Profil Rendah) Bolter Miner
Bolter miner EBZ200M‑2H (profil rendah) adalah mesin terowongan dan penahan terintegrasi tugas berat dengan ketinggian rendah yang disesuaikan untuk kondisi jalan dengan lapisan rendah. Ini mengintegrasikan pemotongan batu, pengangkutan kotoran dan dukungan baut sinkron dalam satu unit. Sistem pemotongan daya ganda dengan kepala pemotongan teleskopik 500 mm memecah batuan dengan kekuatan tekan uniaksial hingga 85 MPa dan memberikan kinerja hemat biaya pada 60 MPa.
Bolter miner EBZ200M‑2H (profil rendah) adalah mesin terowongan dan penahan terintegrasi tugas berat dengan ketinggian rendah yang disesuaikan untuk kondisi jalan dengan lapisan rendah. Ini mengintegrasikan pemotongan batu, pengangkutan kotoran dan dukungan baut sinkron dalam satu unit. Sistem pemotongan daya ganda dengan kepala pemotongan teleskopik 500 mm memecah batuan dengan kekuatan tekan uniaksial hingga 85 MPa dan memberikan kinerja hemat biaya pada 60 MPa. Strukturnya yang low-profile cocok untuk ruang bawah tanah terbatas dengan jarak bebas terbatas; desain split modular memungkinkan transportasi bawah tanah tersegmentasi. Baut ganda mewujudkan penggalian dan penahan paralel. Dengan cadangan daya yang melimpah dan dukungan yang kokoh, kendaraan ini unggul dalam konstruksi yang efisien di jalan raya berbatu keras dengan ketinggian rendah. Untuk bagian ekstra besar konvensional dengan jarak bebas tinggi, pelanggan dapat memilih seri penambang baut tugas berat dengan tinggi standar kami.
| Roadheader EBZ200M-2H (Profil Rendah) dengan Bolter – Parameter Utama | |
| Berat total (t) | 92 |
| Panjang badan mesin (m) | 11.87 |
| Tinggi badan mesin (m) | Tinggi badan 1,7 / Pemotongan kepala mendatar 2,3 / Titik tertinggi 2,3 |
| Lebar luar lintasan (m) | 2.98 |
| Lebar total kepala pengumpul (m) | 3.6 |
| Kemampuan memanjat (°) | ±18 |
| Pemotongan kepala undercut (mm) | 220 |
| Mengumpulkan kepala undercut (mm) | 410 |
| Kuat tekan batuan potong (MPa) uniaksial maks/ekonomis | 85 / 60 |
| Tekanan bantalan tanah (MPa) | 0.17 |
| Memotong daya motor (kW) | 200 / 110 |
| Kecepatan kepala potong (r/mnt) / Langkah (mm) | 46 / 23 / 500 |
| Daya motor pompa oli (kW) | 132 |
| Tegangan suplai | AC1140V – 50Hz |
| Tinggi baut (m) | 3.0 – 4.75 |
| Lebar baut (m) | 4.3 – 5.8 |
| Jumlah baut | 2 |
| Torsi baut (N·m) | 350 |
| Kecepatan pengenal baut (rpm) | 500 |
| Area pendukung (m²) | 4.2 |
| Kekuatan pendukung (kN) | 30 |
| Dimensi maksimum bagian yang tidak dapat dilepas (m) | Rangka utama depan: 3,56 × 1,5 × 1,4 Rangka utama belakang: 1,13 × 1,33 × 1,3 Saluran depan: 3,4 × 0,71 × 0,6 Rangka penyangga belakang: 3,17 × 1,485 × 1,32 |
| Berat maksimum bagian yang tidak dapat dilepas (t) | 8.85 |
Desain Profil Rendah untuk Kemampuan Beradaptasi Unggul pada Lapisan Rendah
Dengan tinggi hanya 1,7 m dengan ketinggian kerja maksimum 2,3 m, jalur ini mengakses jalan raya lapisan batubara rendah yang tidak dapat diakses oleh model biasa. Panjang badan 11,87 m dan lebar lintasan 2,98 m mendistribusikan bobot total 92 ton pada tekanan tanah 0,17 MPa untuk menghasilkan kinerja anti tenggelam yang kuat, sementara kemampuan pendakian ±18° mampu menangani medan bergelombang dengan andal.
Pemotongan berdaya tinggi dengan daya ganda untuk Penetrasi Batuan Keras yang Luar Biasa
Motor pemotong pengaturan ganda (200 kW /110 kW) bekerja pada dua kecepatan (46 putaran/menit, 23 putaran/menit) dengan langkah teleskopik 500 mm untuk memotong batu hingga 85 MPa. Pada kondisi strata 60 MPa pada umumnya, ia mempertahankan kecepatan gerak maju yang stabil dengan konsumsi daya yang terkendali; kepala teleskopik membentuk profil jalan raya secara fleksibel untuk kualitas pembentukan yang lebih baik.
Tunneling & Penahan Paralel Meningkatkan Efisiensi dan Keamanan
Bor dua baut menghasilkan torsi 350 N·m pada 500 rpm dengan gaya pendukung 30 KN per titik penahan. Tinggi tumpuan berkisar 3,0–4,75 m, lebar tumpuan 4,3–5,8 m dengan luas tumpuan 4,2㎡. Penahanan dilakukan bersamaan dengan penggalian untuk menghilangkan waktu henti untuk relokasi peralatan dan segera menstabilkan batuan di sekitarnya untuk mengurangi risiko keruntuhan.

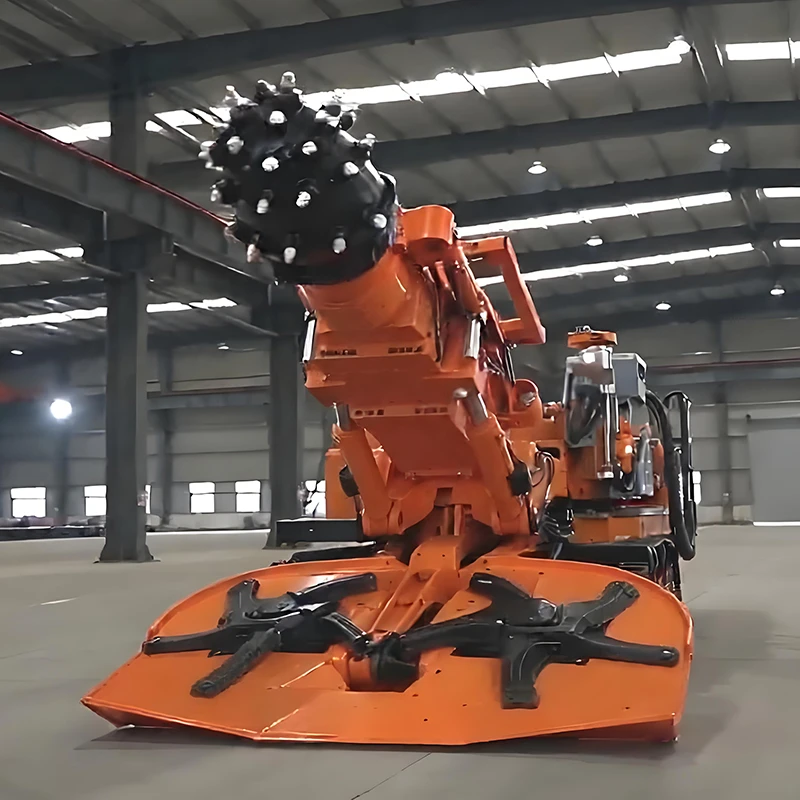

Pelat Sekop Lebar untuk Pengumpulan dan Pembuangan Kotoran yang Efisien
Pelat shovel ekstra lebar 3,6 m dengan kedalaman penampung 410 mm secara menyeluruh mengumpulkan kotoran di posisi rendah dan menghindari penyumbatan bahkan dalam kondisi gangue tebal, menyesuaikan ritme pembuatan terowongan tugas berat untuk pembuangan tanpa gangguan.
Transportasi Terpisah yang Aman dan Catu Daya Ramah Tambang
Komponen tunggal terberat yang tidak dapat dilepas hanya berbobot 8,85 ton; empat kumpulan tersegmentasi melewati rute pengangkutan lapisan rendah setelah pemisahan. Motor pompa oli 132 kW berkoordinasi sempurna dengan sistem pemotongan. Input daya AC1140 V‑50 Hz mematuhi standar tambang batubara domestik umum untuk pengoperasian shift panjang yang stabil dan perawatan rutin yang nyaman.
Dukungan teknis prapenjualan yang disesuaikan dengan kondisi proyek sebenarnya
Kami menyediakan layanan teknis prapenjualan yang lengkap termasuk pemilihan peralatan, perencanaan solusi, dan skema splitdisassembly sesuai dengan geologi tambang pelanggan, dimensi jalan raya, dan kendala transportasi. Saran adaptasi lokasi ditawarkan untuk menghindari potensi risiko operasional dan memberikan referensi lengkap untuk pelaksanaan proyek di luar negeri.
Dukungan purna jual yang komprehensif di luar negeri untuk meminimalkan kerugian waktu henti
Panduan teknis jarak jauh untuk pengoperasian dan pemeliharaan alat berat tersedia, bersama dengan pasokan suku cadang asli yang lengkap. Diagnosis kesalahan online memastikan respons yang cepat terhadap masalah teknis, mengurangi waktu henti tunggu tambang, dan mengamankan produksi yang stabil dalam jangka panjang
